概述

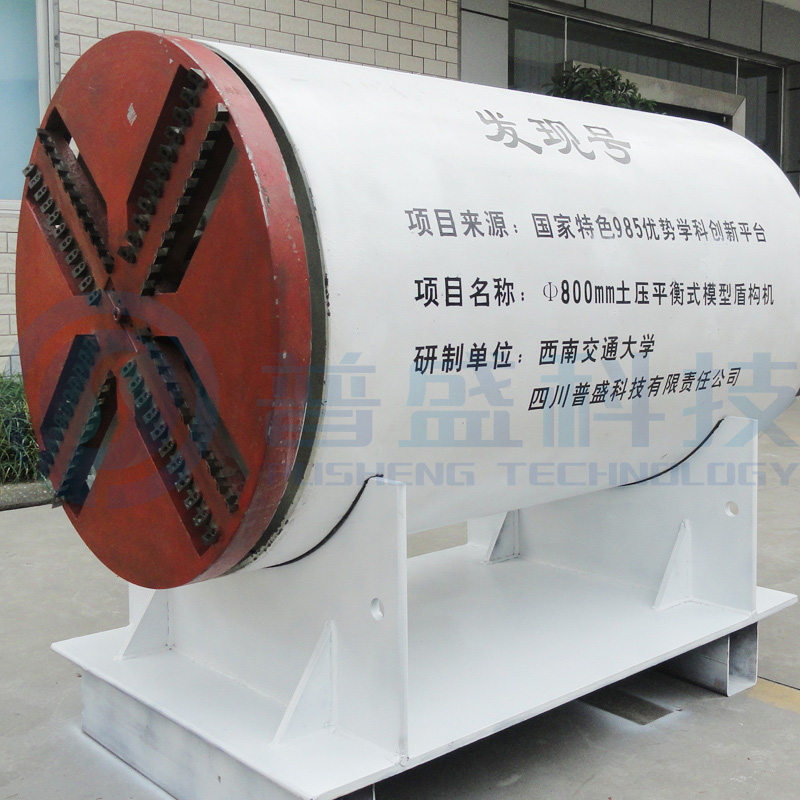

本盾构机可模拟盾构机掌子面保压稳定、刀盘切削开挖、螺旋出土器排土、管片拼装、千斤顶顶推步进及盾尾注浆等施工过程，模拟土压平衡盾构掘进过程的多场-多体相互作用关系，可针对软土、砂卵石、卵砾石、岩层等典型地层条件开展真实粒径原状岩土体的盾构机室内掘进模拟试验。该盾构机主要由刀盘、驱动电机、螺旋输送机、推进千斤顶及模型钢管片五部分组成，实现了土压平衡盾构掘进全过程的大系统相似，为深入研究盾构施工对地层及周围环境的影响提供新手段。

主要功能：

原状软土地层、砂卵石地层条件下进行盾构机原型掘进试验；

基于系统相似基本原理，开展模型盾构机室内掘进的相似模型试验研究；

原状地层下的盾构机适应性及选型研究；

盾构掘进参数研究、施工控制研究；

盾构掘进对周围环境及建筑物的影响研究；

盾构隧道掘进的多场-多体模型试验研究。

主要技术指标：

盾构机：外径800mm，内径780mm，机壳厚度10mm，长度1000mm

刀盘直径：800mm（包括适用于砂卵石地层和软土地层的刀盘各1组）

最大扭矩：18kN·m

最大转速：6 rad/min的正向和反向旋转

螺旋输送机最大扭矩为2kN·m，最大转速23 rad/min

推进千斤顶总推力500kN
