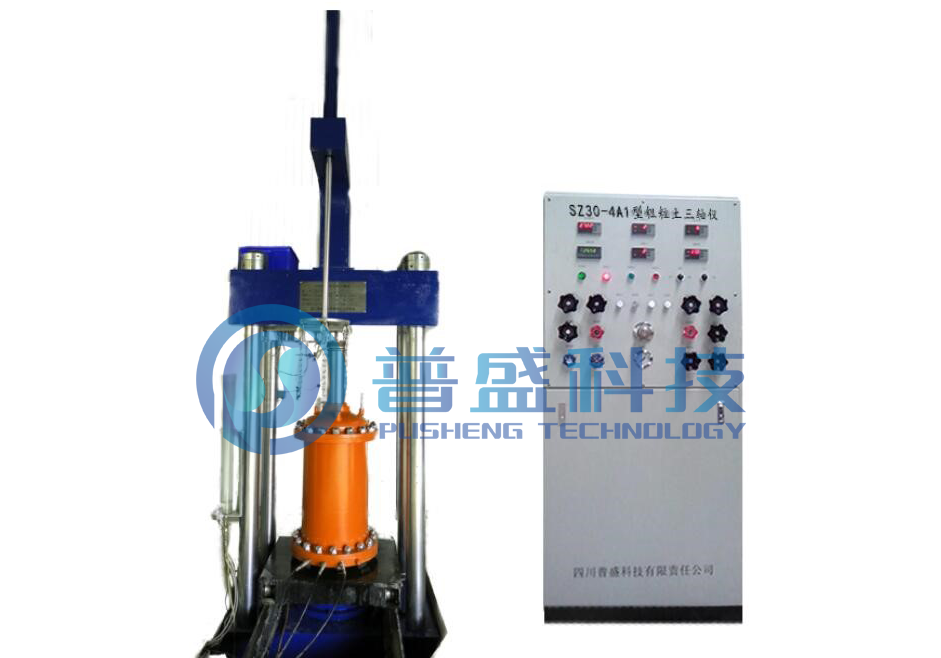

产品概述

SZ30-4A1型粗粒土三轴剪切仪是执行中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》或中华人民共和国发改委发布的DL/T5356-2006《水利水电工程粗粒土试验规程》中的各项标准，且适用于轴向应力σ1不大于21.2MPa(最大轴向荷载1500kN)，试样周围压力σ3不大于4.0Mpa的粗颗粒土抗剪强度及其变形特性试验的试验设备。

本设备具有一般三轴剪切试验功能即（UU;CU;CD试验）。

SZ30-4A1型粗粒土三轴剪切仪带有试验数据计算机自动采集功能，以及对试验数据的后期相关处理可由计算机自动完成，得出试验成果。试验过程半自动控制。

主要技术参数

1、型号：SZ30-4A1

2、试样尺寸：  直径300mm X 高度600mm；

3、最大轴向荷载：  1500kN；

4、最大周围压力：  4.0Mpa

5、最大反压力：    4.0Mpa；

6、孔隙压力：      -0.1-4.0Mpa；

7、最大轴向行程：250mm；

8、轴向变形速率：0.1-30mm/min    无级调速；

9、体变分辨率： 5ml；

10、体变管容积：6000毫升;

11、周围压力使用气源： 氮气；

12、系统使用油液：    N32抗磨液压油；

13、微机自动采集和后期自动处理数据；

14、控制方式：半自动控制；

15、载荷架形式：四立柱。

采集软件和数据处理主要界面

系统分试验数据采集系统和数据处理系统两部份。本机自动采集的参数有： 轴向力、轴向位移、周围压力、孔隙压力、反压力、 试样体积变化等参数。固结沉降量是由计算机测量。

操作系统平台为中文系统,下拉式菜单，仿Windows页面。试验过程中采集到的数据自动保存于Microsoft Access数据库中。在试验结束后，可以利用设备配套的“数据处理软件”进行处理，分析成果、绘制图形。

系统主要界面如下：

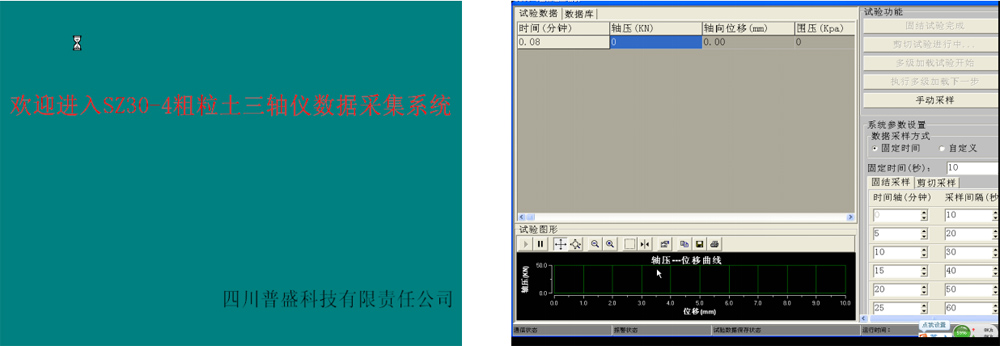

准备进入系统界面                                                实时采集数据与绘制图形

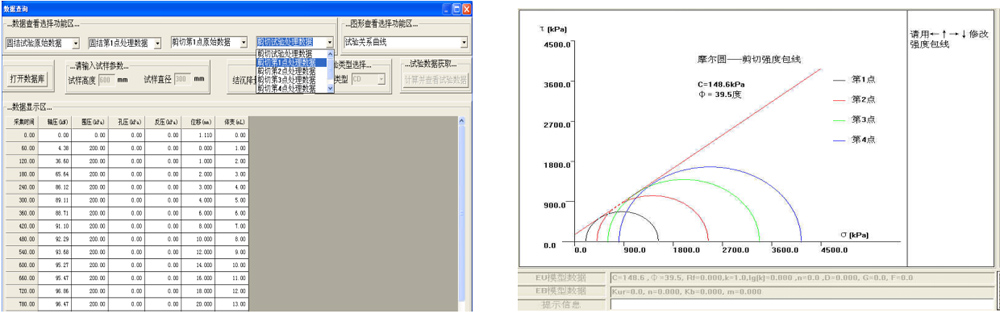

数据查询界面                                                      摩尔圆-剪切强度包线

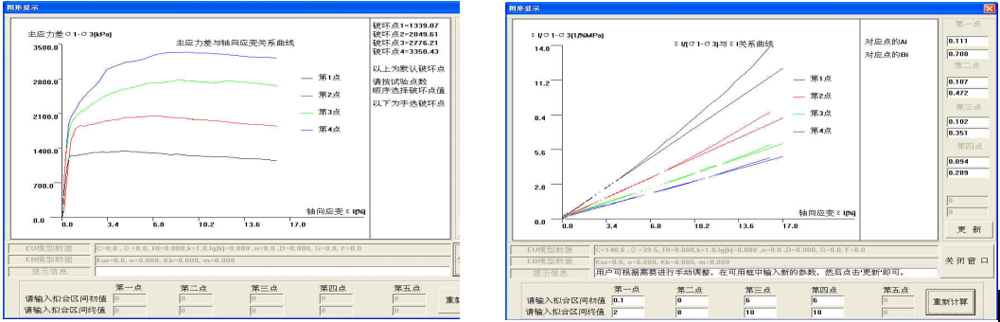

主应力差与轴向应变关系曲线                                     ε1/[δ1-δ3]与ε1关系曲线

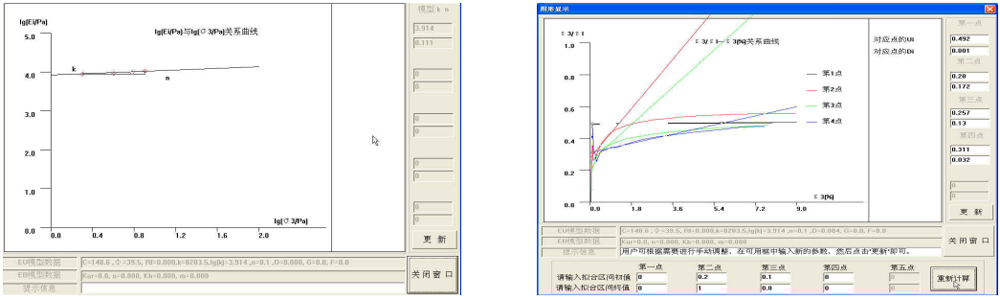

lg[Ei/Pa]与lg[δ3/Pa]关系曲线                                      ε3/ε1-ε3[%]关系曲线

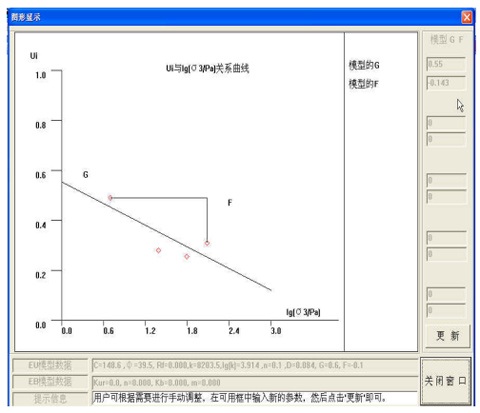

Ui与lg[δ3/Pa]关系曲线
