• 型号:SZ30-4A3
  • 型号试样尺寸:直径300mm×高度600mm
  • 型号试样尺寸:直径300mm×高度600mm
  • 轴向荷载:0-1500kN; 传感器精度±0.5%F.S
  • 最大周围压力:4.0MPa; 传感器精度±0.25%F.S
  • 最大反向压力:1.0MPa; 传感器精度±0.25%F.S
  • 最大孔隙压力:4.0MPa; 传感器精度±0.25%F.S
  • 内外体变测量:6000ml; 传感器精度±0.25%F.S
  • 最大轴向行程:300mm
  • 压力流量数字伺服控制油源油量(轴向):24L
  • 稳压计量数字伺服控制水源水量(围压):11L
  • 轴向变形控制速度:0.015-30.0毫米/分钟可调,无级调速
  • 轴向载荷控制:应力,应变(数控计量油源控制)
  • 轴向位移范围:0—250mm
  • 产品详情

产品概述

  SZ30-4A3型全自动大型土工静力三轴仪是执行中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》或中华人民共和国发改委发布的DL/T5356-2006《水利水电工程粗粒土试验规程》中的各项标准,且适用于轴向应力σ1不大于21.2MPa(最大轴向荷载1500kN),试样周围压力σ3不大于4.0Mpa的粗颗粒土抗剪强度及其变形特性试验的试验设备。

  本设备采用国际最新技术开发的国内首款全自动全功能粗粒土大三轴仪。除具有一般三轴剪切试验功能外(可进行不固结不排水剪(UU)、固结不排水剪(CU)、固结不排水剪测孔隙压力(CU)固结排水剪(CD)三种状态四个方式的试验及一个试样多级加荷试验。),还可按照应力路径控制方式进行试验。该设备轴向剪切应力、应变控制,采用压力流量数字伺服控制油源驱动轴向油缸加载,周围压力和反向压力控制,采用稳压计量数字伺服控制水源,稳定压力室内试样周围压力和自动计量试样在剪切过程中的体积变化量。

  控制系统功能有:试验参数数据处理显示和数据库管理以及试验数据自动采集、存储,本机自动控制单元有:周围压力、轴向载荷、轴向速率。试验数据自动采集的参数有: 轴向载荷、轴向位移、周围压力、孔隙压力、反压力、 试样体积变化量参数、固结沉降量以及实时绘制主应力差和轴向应力关系曲线和体变和时间的关系曲线。试验完成后,数据处理绘制图形,并能提取三个以上的不同围压的成果绘出膜尔应力圆。计算出摩察角和粘聚力。提出邓肯模型参数和图形。同时打印有关数据和试验成果、绘制相关图形。

主要技术参数

1、型号: SZ30-4A3

2、试样尺寸:     直径300mm×高度600mm

3、轴向荷载:      0-1500kN; 传感器精度±0.5%F.S,

4、最大周围压力:  4.0MPa;   传感器精度±0.25%F.S;

5、最大反向压力:  1.0MPa;   传感器精度±0.25%F.S;

6、最大孔隙压力:   4.0MPa;  传感器精度±0.25%F.S;

7、内外体变测量:  6000ml;  传感器精度±0.25%F.S;

8、最大轴向行程:    300mm;

9、压力流量数字伺服控制油源油量(轴向) :24L

10、稳压计量数字伺服控制水源水量(围压):11L

11、 轴向变形控制速度: 0.015-30.0毫米/分钟可调,无级调速

12、 轴向载荷控制:应力,应变(数控计量油源控制)

13、 轴向位移范围:0—250mm

14、 控制方式:  手动(机控、电控)、微机自动控制和对试验数据自动采集

15、 周围压力控制:数控计量水源控制

16、 液压介质:     N32号抗磨液压油。

17、 使用电源:      AC380V 50HZ;总功率:   ≤5kW;

18、 载荷架形式:四立柱。

测控软件

系统分试验测控系统和数据处理系统两部份。操作系统平台为中文系统,下拉式菜单,仿Windows页面。试验过程中采集到的数据自动保存于ACCESS数据库中。对于标准粗粒土三轴压缩试验,在试验结束后,可以利用设备配套的“数据处理软件”进行处理,分析成果、绘制图形。

双击桌面上的“SZ30-4A3全自动粗粒土三轴仪测控系统”图标,便可进入试验系统。主要界面如下:

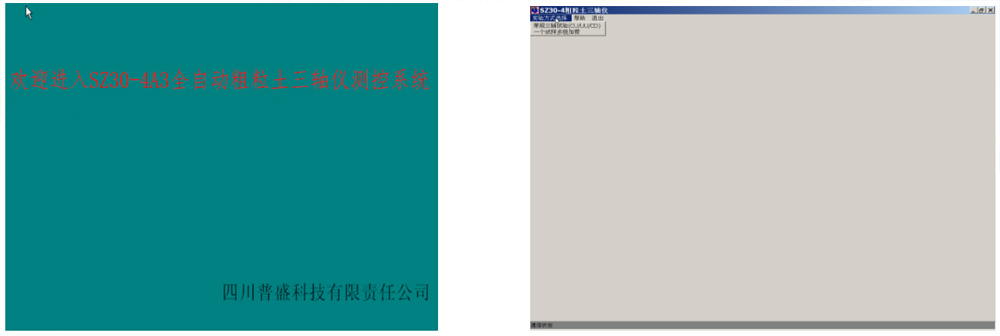

启动界面                                                            系统主窗口

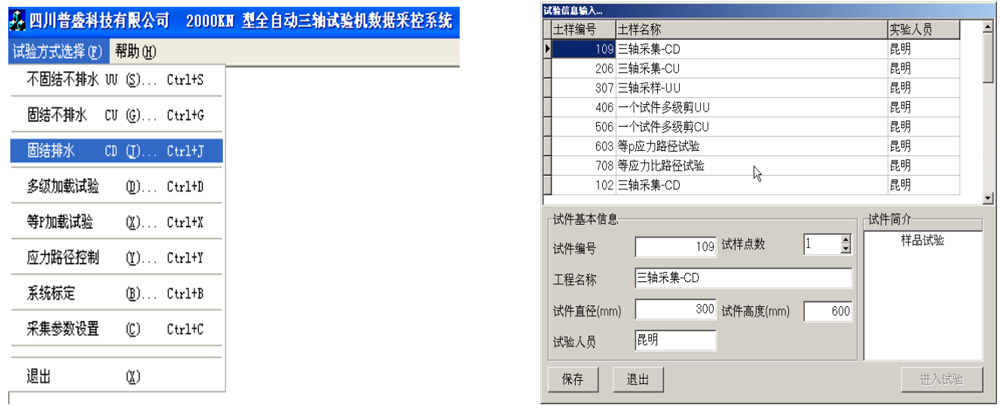

试验类型选择                                                           资料填写

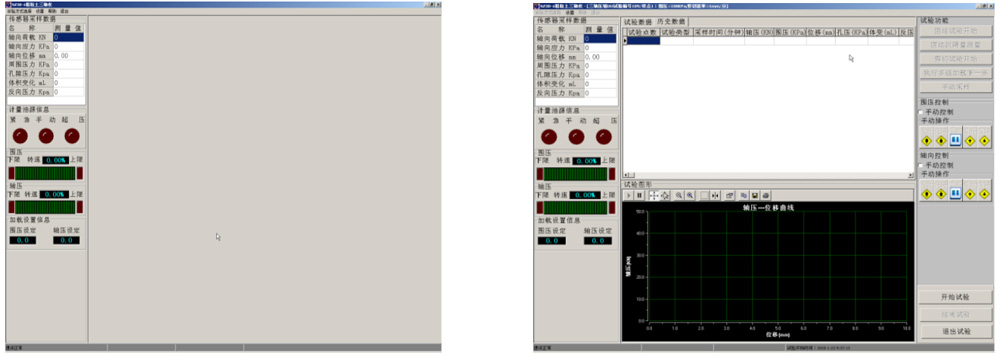

测控软件界面                                      测控实时界面

图形处理软件见SZ30-4A1
