产品概述

SZ30-4B1型粗粒土三轴剪切仪是执行中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》或中华人民共和国发改委发布的DL/T5356-2006《水利水电工程粗粒土试验规程》中的各项标准，且适用于轴向应力σ1不大于28.3MPa(最大轴向荷载2000kN)，试样周围压力σ3不大于4.0Mpa的粗颗粒土抗剪强度及其变形特性试验的试验设备。

本设备具有一般三轴剪切试验功能即（UU;CU;CD试验）。

软件系统能对所有试验参数进行自动数据采集，以及试验参数数据处理显示和数据库管理。试验完成后由计算机进行数据处理,同时打印成果、绘制图形。本机自动采集的参数有：轴向载荷、轴向位移、周围压力、孔隙压力、反压力、试样体积变化量参数、固结沉降量。实时显示采集、存储。并能提取三个以上的不同围压的成果绘出膜尔应力圆。计算出摩擦角和粘聚力。还能提出有关模型参数。

主要技术参数

1、型号：SZ30-4B1

2、试样尺寸：  直径300mm X 高度600mm；

3、最大轴向荷载：  2000kN；传感器精度±0.5%F.S;

4、周围压力： 0-4.0Mpa；传感器精度±0.25%F.S;

5、反压力：   0-4.0Mpa；传感器精度±0.25%F.S;

6、孔隙压力： -0.1-4.0Mpa；传感器精度±0.25%F.S;

7、最大轴向行程：250mm；

8、轴向变形速率：0.1-30mm/min

9、体变分辨率： 5ml；

10、体变管容积：6000毫升; 传感器精度±0.25%F.S;

11、周围压力使用气源： 氮气，钢瓶气压13Mpa；

12、系统使用油液：    N32抗磨液压油；

13、轴向进给采用调速阀；

14、微机自动采集和后期自动处理数据；

15、控制方式：半自动控制；

16、载荷架形式：四立柱。

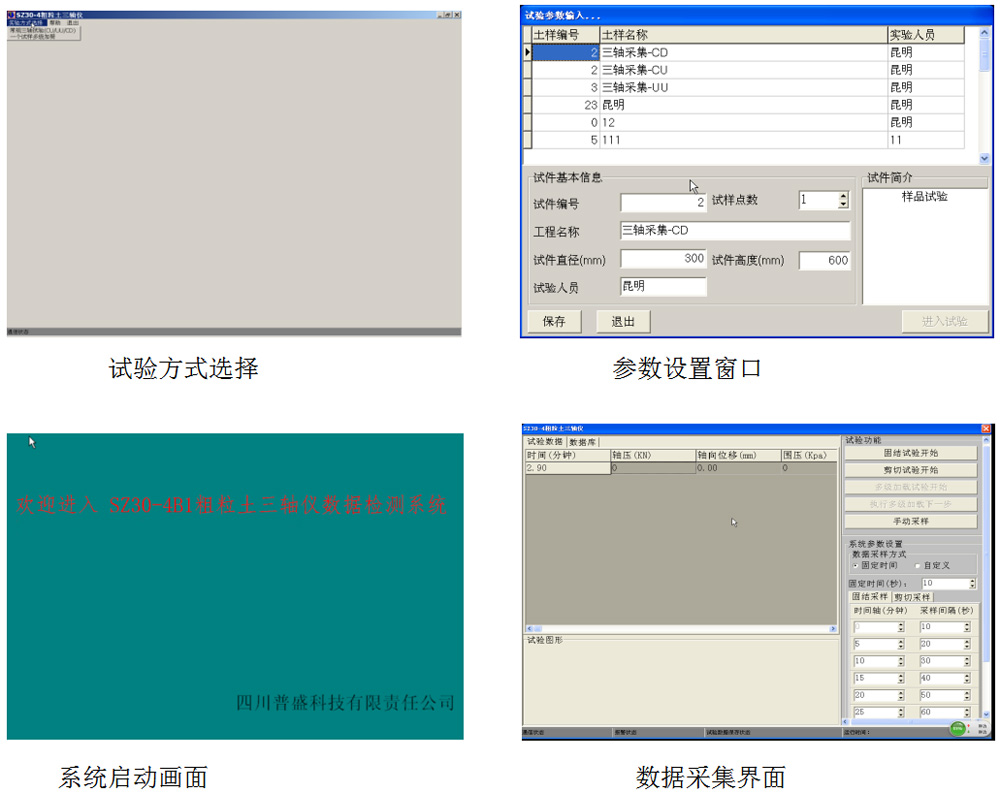

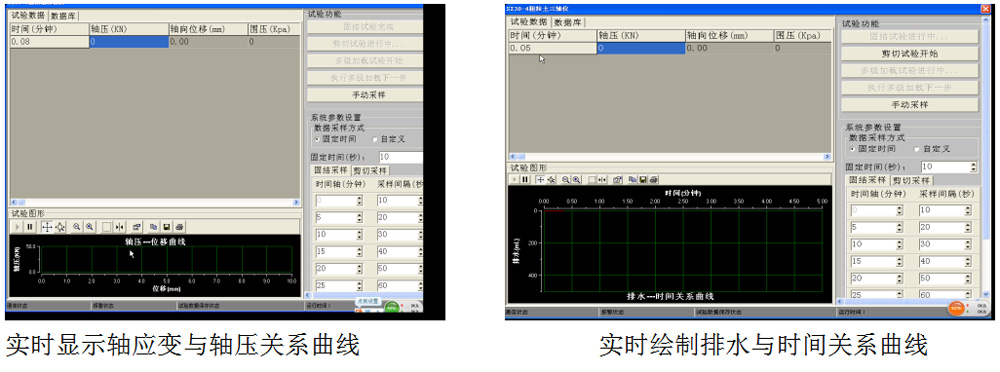

软件主要界面

软件系统与SZ30-4A2的软件系统一样，分为试验数据采集系统和数据处理系统两部份。
主要界面如下：

图形处理软件见SZ30-4A1
