• 型号:ZJ50-35A2
  • 试样尺寸:Ф500X400mm
  • 最大垂直载荷:0-700KN;传感器精度±0.5%F.S
  • 最大水平推力:0-700KN;传感器精度±0.5%F.S
  • 最大垂直行程:150mm
  • 最大水平行程:150mm
  • 水平剪切采用伺服控制推力油源:
  • 水平剪切自动控制方式:应力、应变
  • 水平剪切自动控制速度:0.005-3mm/min
  • 垂直位移传感器:0-50mm;精度±0.3%F.S
  • 水平位移传感器:0-100mm;精度±0.3%F.S
  • 产品详情

产品概述

ZJ50-35A2型粗粒土直剪仪是依据中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》或中华人民共和国发改委发布的DL/T5356-2006《水利水电工程粗粒土试验规程》中的各项标准设计生产,且适用于轴向应力不大于3.2MPa(最大轴向荷载700kN),试样水平推力不大于700kN的粗颗粒土直剪试验的专用设备。

ZJ50-35A2型粗粒土直剪仪在水平方向属于全自动控制,垂直方向为半自动控制,能够自动采集数据。能够通过配套的软件与控制系统对试验过程进行自动化控制并且实时记录与保存试验数据,待试验结束后,自动给出相关试验数据图表与结果。试验人员只需在电脑中调出相关试验结果直接打印结果即可。


主要技术参数

1.型号:ZJ50-35A2;

2.试样尺寸:Ф500X400mm

3.最大垂直载荷:0-700KN;传感器精度±0.5%F.S

4.最大水平推力:0-700KN;传感器精度±0.5%F.S

5.最大垂直行程: 150mm

6.最大水平行程: 150mm

7.垂直稳压采用气控稳压;

8.水平剪切采用伺服控制推力油源;

9.水平剪切自动控制方式: 应力、应变

10.水平剪切自动控制速度: 0.005-3mm/min

11.垂直位移传感器:0-50mm;精度±0.3%F.S

12.水平位移传感器:0-100mm;精度±0.3%F.S。


所使用软件

数据采集系统由计算机、传感器、A/D转换器、信号放大、调理、传输系统组成;所有试验参数由专门软件控制进行定时自动采集、数据存储。显示适时图形,试验完成后由计算机对所采集的数据进行处理。

系统操作软件平台为中文系统,系统控制软件使用VC++语言编制。下拉式菜单,仿Windows界面。为方便用户需要,本软件采用数据开放型式,试验过程中采集到的数据自动存贮于Microsoft Access数据库中。用户可以利用Microsoft Excel调用原始数据后自行处理。在试验结束后,可以利用设备配套的“ 数据处理软件”进行处理,打印成果、绘制图形。

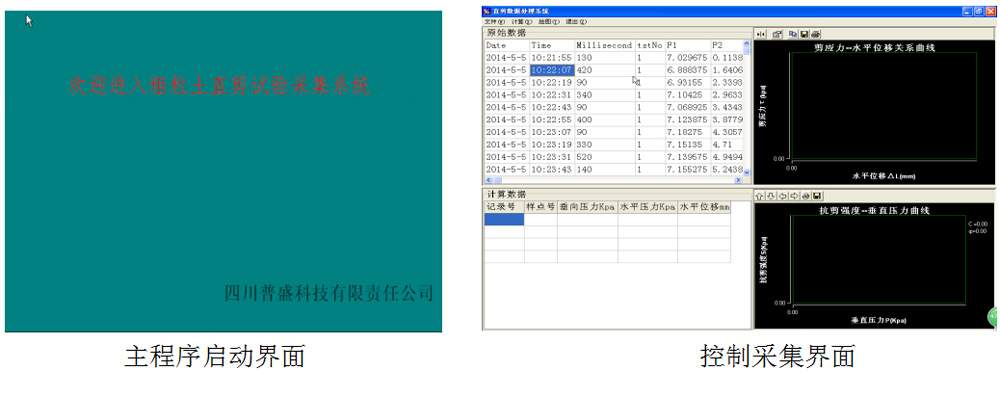

软件主要界面
