• 试样尺寸:Ф500X400mm
  • 最大垂直载荷:700KN(垂直应力0-3.5Mpa);传感器精度±0.3%F.S
  • 最大水平推力:700KN(垂直应力0-3.5Mpa);传感器精度±0.3%F.S
  • 最大垂直行程:150mm
  • 最大水平行程:150mm
  • 水平剪切速度范围:0.03-5mm/min
  • 控制方式:半自动控制
  • 产品详情

产品概述

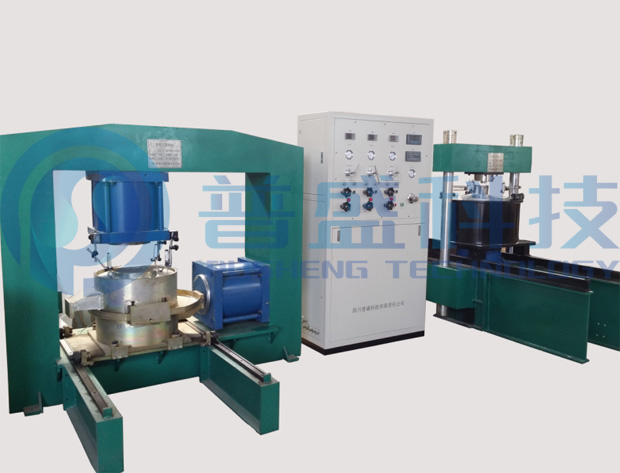

ZJ50-35B大型直剪、压缩两用仪试验机,是根据中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》和中华人民共和国电力行业标准DL/T5356-2006的规定。用于测定最大粒径为60毫米的粗颗粒土的抗剪强度。

该设备轴向应力控制,采用半自动控制轴向油缸加载,采用手动调速阀控制水平油缸加载。

数显表显示,人工读数及处理。

主要参数

一.直剪仪

1.试样尺寸:       Ф500X400mm

2.最大垂直载荷:   700KN(垂直应力0-3.5Mpa);传感器精度±0.3%F.S

3.最大水平推力:   700KN (水平应力0-3.5Mpa);传感器精度±0.3%F.S

4.最大垂直行程:   150mm

5.最大水平行程:   150mm

6.水平剪切速度范围: 0.03-5mm/min

7.控制方式: 半自动控制

8.垂直位移传感器:0-50mm;精度±0.3%F.S

9.水平位移传感器:0-100mm;精度±0.3%F.S

二.压缩仪

1.试样尺寸:        Ф500X250mm

2.轴向载荷:        700KN(垂直应力0-3.5Mpa)

3.轴向行程:        250mm

4.轴向稳压误差:    ≤1%

5.控制方式:       半自动控制
