产品概述

ZJ50-35B1大型直剪、压缩两用仪试验机，是根据中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》和中华人民共和国电力行业标准DL/T5356-2006的规定。用于测定最大粒径为60毫米的粗颗粒土的抗剪强度。

该设备轴向应力控制，采用半自动控制轴向油缸加载，采用手动调速阀控制水平油缸加载。

系统采用计算机自动采集及后期数据处理。

自动采集功能有：试验参数数据处理显示和数据库管理以及试验数据自动采集、存储，

试验数据自动采集的参数有： 轴向载荷、轴向位移、水平位移、水平载荷。实时绘制主应力和水平位移关系曲线和轴向应力和时间的关系曲线。试验完成后，数据处理绘制直剪试验三个关系曲线和计算出摩擦角和粘聚力。

主要参数

3．直剪仪

10.试样尺寸：       Ф500X400mm

11.最大垂直载荷：   700KN（垂直应力0-3.5Mpa）；传感器精度±0.3%F.S

12.最大水平推力：   700KN (水平应力0-3.5Mpa)；传感器精度±0.3%F.S

13.最大垂直行程：   150mm

14.最大水平行程：   150mm

15.水平剪切速度范围： 0.03-5mm/min

16.控制方式： 半自动控制

17.垂直位移传感器：0-50mm；精度±0.3%F.S

18.水平位移传感器：0-100mm；精度±0.3%F.S

4．压缩仪

6.试样尺寸：        Ф500X250mm

7.轴向载荷：        700KN（垂直应力0-3.5Mpa）

8.轴向行程：        250mm

9.轴向稳压误差：    ≤1%

10.控制方式：       半自动控制

所使用软件

数据采集系统由计算机、传感器、A/D转换器、信号放大、调理、传输系统组成；所有试验参数由专门软件控制进行定时自动采集、数据存储。显示适时图形，试验完成后由计算机对所采集的数据进行处理。

系统操作软件平台为中文系统，系统控制软件使用VC++语言编制。下拉式菜单，仿Windows界面。为方便用户需要，本软件采用数据开放型式，试验过程中采集到的数据自动存贮于Microsoft Access数据库中。用户可以利用Microsoft Excel调用原始数据后自行处理。在试验结束后，可以利用设备配套的“ 数据处理软件”进行处理，打印成果、绘制图形。

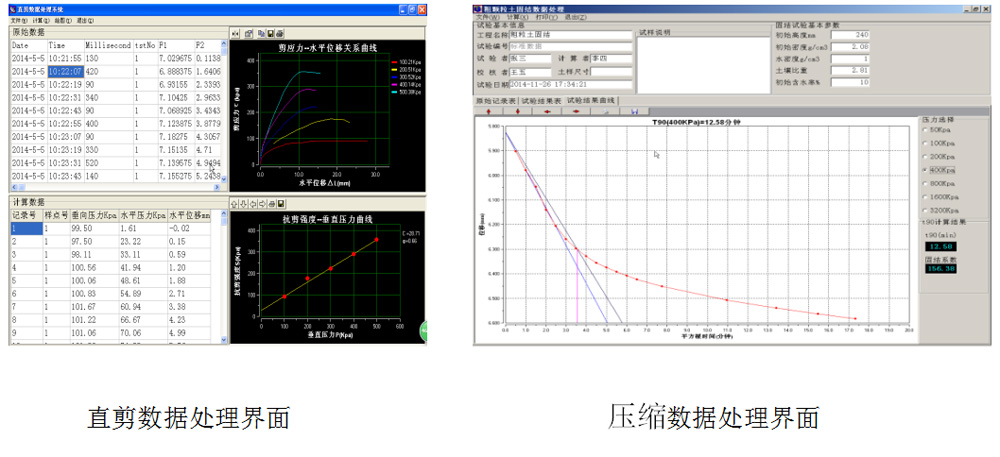

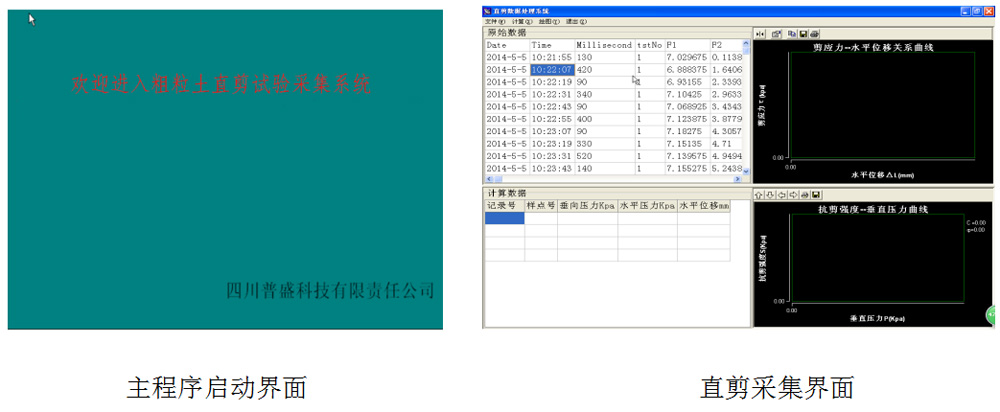

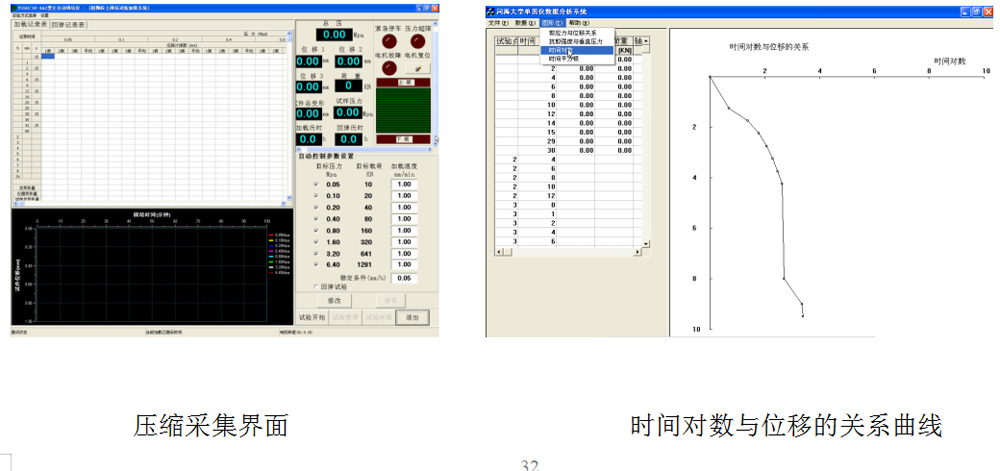

软件主要界面
