产品概述

　　ZJ50-35B3大型直剪、压缩两用仪试验机，是根据中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》和中华人民共和国电力行业标准DL/T5356-2006的规定。用于测定最大粒径为60毫米的粗颗粒土的抗剪强度。

　　该设备轴向应力控制，采用稳压数字伺服控制油源驱动轴向油缸加载，水平应力、应变自动控制，采用液压稳压、稳流计量数字伺服控制水平油缸加载。

　　液压稳压、稳流数字伺服控制油源是我公司利用目前国际国内先进微控制技术研发的高精度稳压、微流量控制装置，其位移控制精度可达um级。该装置采用交流伺服电机带动精密滚珠丝杠工作，可达到精密控制的目的。试验过程中无噪声的干扰，驱动功率随所需功率而自动调节，节省能源。避免了传统使用伺服阀控系统发热量大，能耗大，噪声大的缺点。

系统采用计算机全自动控制

　　自动采集功能有：试验参数数据处理显示和数据库管理以及试验数据自动采集、存储， 自动控制功能有：轴向应力、水平应力、应变。试验数据自动采集的参数有： 轴向载荷、轴向位移、水平位移、水平载荷。实时绘制主应力和水平位移关系曲线和轴向应力和时间的关系曲线。试验完成后，数据处理绘制直剪试验三个关系曲线和计算出摩擦角和粘聚力。

主要参数

5．直剪仪

19.试样尺寸：       Ф500X400mm

20.最大垂直载荷：   700KN（垂直应力0-3.5Mpa）；传感器精度±0.3%F.S

21.最大水平推力：   700KN (水平应力0-3.5Mpa)；传感器精度±0.3%F.S

22.最大垂直行程：   150mm

23.最大水平行程：   150mm

24.垂直、水平稳压误差： ≤1%F.S

25.水平剪切速度范围： 0.005-5mm/min (无级)

26.水平剪切速度稳定精度： ±0.5%F.S

27.控制方式： 可调应力、应变式，垂直稳压、水平剪切全自动控制

28.垂直位移传感器：0-50mm；精度±0.1%F.S

29.水平位移传感器：0-100mm；精度±0.1%F.S

6．压缩仪

11.试样尺寸：        Ф500X250mm

12.轴向载荷：        700KN（垂直应力0-3.5Mpa）

13.轴向行程：        250mm

14.轴向稳压误差：    ≤1%

15.控制方式：       压缩全自动

所使用软件

数据采集系统由计算机、传感器、A/D转换器、信号放大、调理、传输系统组成；所有试验参数由专门软件控制进行定时自动采集、数据存储。显示适时图形，试验完成后由计算机对所采集的数据进行处理。

系统操作软件平台为中文系统，系统控制软件使用VC++语言编制。下拉式菜单，仿Windows界面。为方便用户需要，本软件采用数据开放型式，试验过程中采集到的数据自动存贮于Microsoft Access数据库中。用户可以利用Microsoft Excel调用原始数据后自行处理。在试验结束后，可以利用设备配套的“ 数据处理软件”进行处理，打印成果、绘制图形。

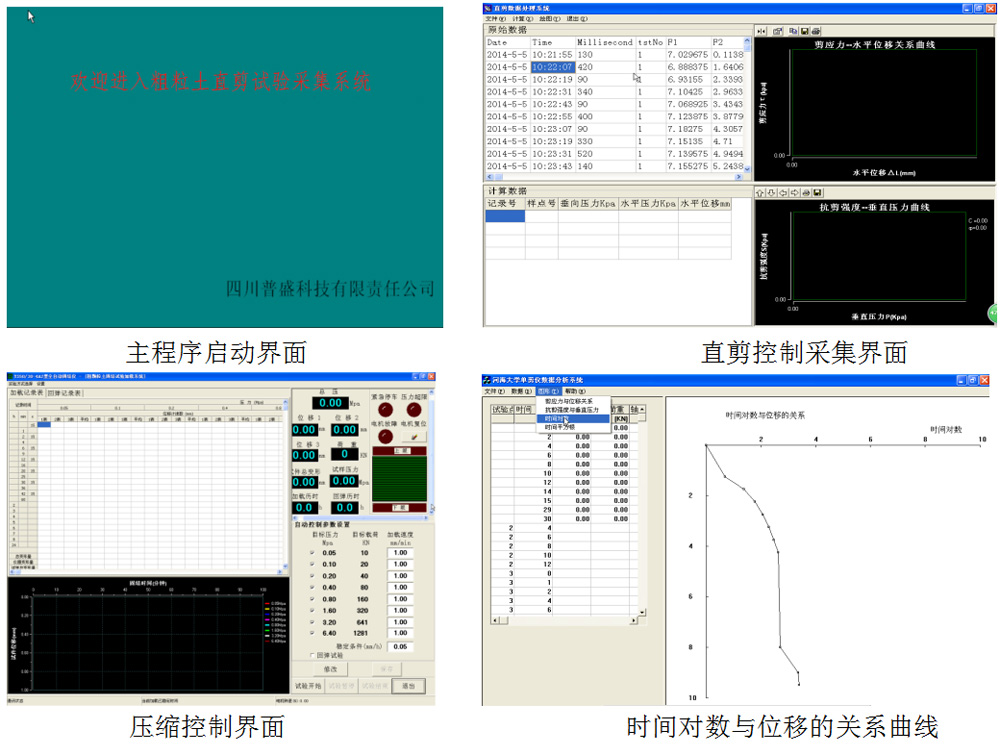

软件主要界面
