• 型号:DHJ-50
  • 叠环式剪盒:Φ500x600mm
  • 叠环厚:30mm
  • 直剪剪盒:Φ500X500mm
  • 最大粒径:60mm
  • 轴向载荷:1000kN;
  • 轴向行程:100mm
  • 水平推力:1000kN
  • 水平行程:100mm
  • 水平载荷控制方式:应力,应变控制
  • 产品详情

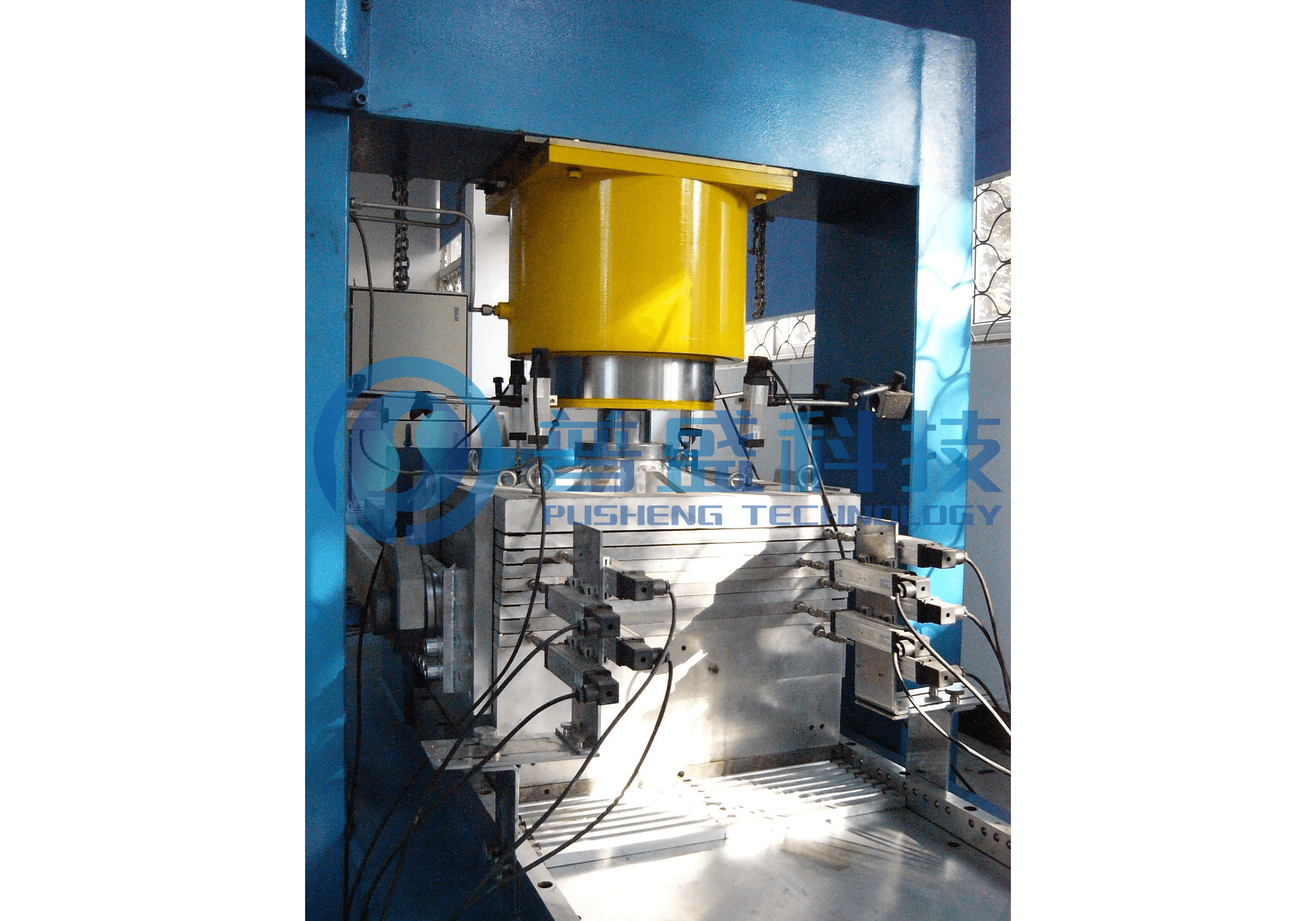

产品概述

  DHJ-50大型单剪、直剪仪,是根据中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》和中华人民共和国电力行业标准DL/T5356-2006的规定。用于测定粗粒土土体的抗剪强度,以及不同材料的接触面特性等方面的试验研究。

  主机架采用板式框架结构。法向(以下简称垂直)载荷及切向(以下简称水平)推力均由液压油缸加载。叠环单剪、直剪液压控制具有两种工作方式:即半自动控制方式和垂直、水平推力油源自动控制方式。垂直、水平载荷由垂直、水平载荷传感器测定,垂直、水平位移测量采用位移传感器测量。控制系统所有液压及电气操作控制阀门、开关均集中安装在液压综合控制柜中,方便操作。

设备配套有计算机自动数据采集处理系统。完成载荷、位移的采集存储和垂直载荷、水平载荷、剪切速度的自动控制。

设备配套有叠环单剪、直剪剪盒,可以分别进行叠环单剪和直剪试验。


主要技术参数

1.型号:DHJ-50;

2.试样尺寸:

叠环式剪盒:Φ500x600mm

叠环厚30mm;

直剪剪盒:Φ500X500mm;

3.最大粒径:60mm;

4.轴向载荷:1000kN;

5.轴向行程:100mm;

6.水平推力:1000kN;

7.水平行程:100mm;

8.水平载荷控制方式:应力,应变控制;

9.水平剪切0.015-3mm/min;

10.轴向水平控制方式:全自动数控计量油源控制。


测控处理软件

  直剪仪数据采集系统由计算机、传感器、A/D转换器、信号放大、调理、传输系统组成;所有试验参数由专门软件控制进行定时自动采集、数据存储。显示适时图形,试验完成后由计算机对所采集的数据进行处理。

系统操作软件平台为中文系统,系统控制软件使用VC++语言编制。下拉式菜单,仿Windows界面。

为方便用户需要,本软件采用数据开放型式,试验过程中采集到的数据自动存贮于Microsoft Access数据库中。用户可以利用Microsoft Excel调用原始数据后自行处理。

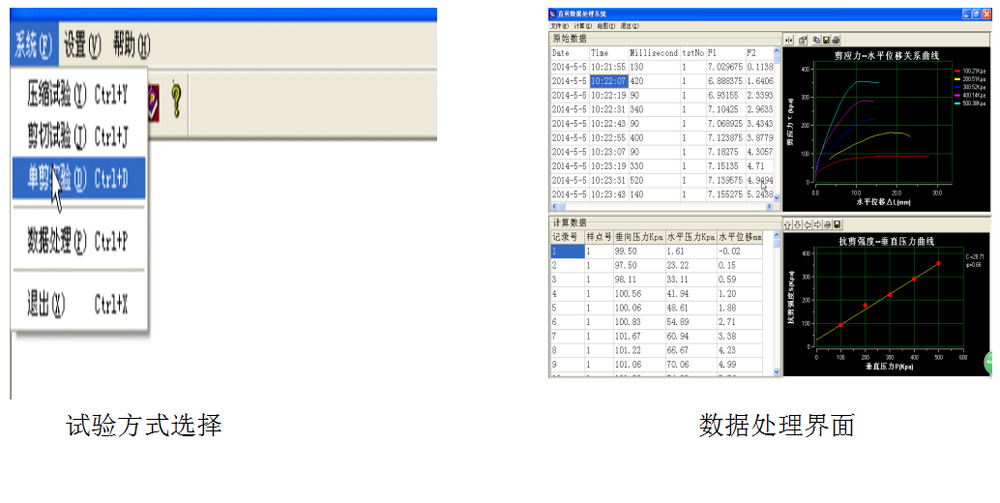

主要界面:
