• 试样尺寸:直径500X高度300mm
  • 轴向载荷:700KN(垂直应力0-3.5Mpa);传感器精度±0.3%F.S
  • 轴向行程:250mm
  • 轴向稳压误差:≤1%
  • 稳压方式:高压氮气稳压
  • 数字显示表显示及计算机自动采集处理:
  • 垂直位移传感器:0-50mm;精度±0.1%F.S
  • 产品详情

概述

YS50-35A1型固结仪,是根据中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》中的粗颗粒土固结试验的规定,用于测定最大粒径为60毫米的粗颗粒土变形和压力的关系,变形与时间的关系、以便计算土的压缩系数、压缩指数、回弹指数、体积压缩系数、压缩模量、固结系数及固结压力的专用设备。

采用半自动控制,计算机实时的进行自动采集并对采集到的数据进行处理,得到相应的计算图表。


主要技术参数

1、试样尺寸:       直径500X高度300mm

2、轴向载荷:        700KN(垂直应力0-3.5Mpa);传感器精度±0.3%F.S

3、轴向行程:        250mm

4、轴向稳压误差:    ≤1%

5、稳压方式:高压氮气稳压

6、数字显示表显示及计算机自动采集处理

7、垂直位移传感器:0-50mm;精度±0.1%F.S


采集处理软件系统

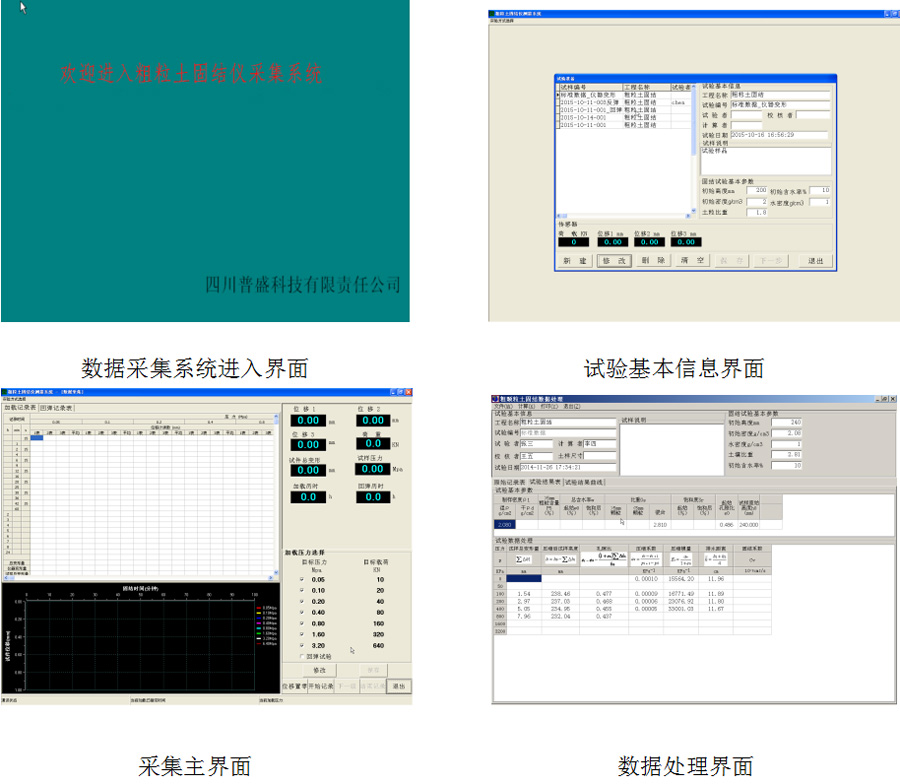

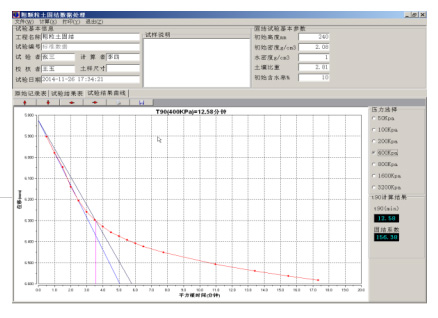

系统分试验数据采集系统和数据处理系统两部份。操作系统平台为中文系统,下拉式菜单,仿Windows页面。试验过程中采集到的数据自动保存于Microsoft Access数据库中。在试验结束后,可以利用设备配套的“数据处理软件”进行处理,分析成果、绘制图形。主要界面如下:

主要界面如下:
