概述

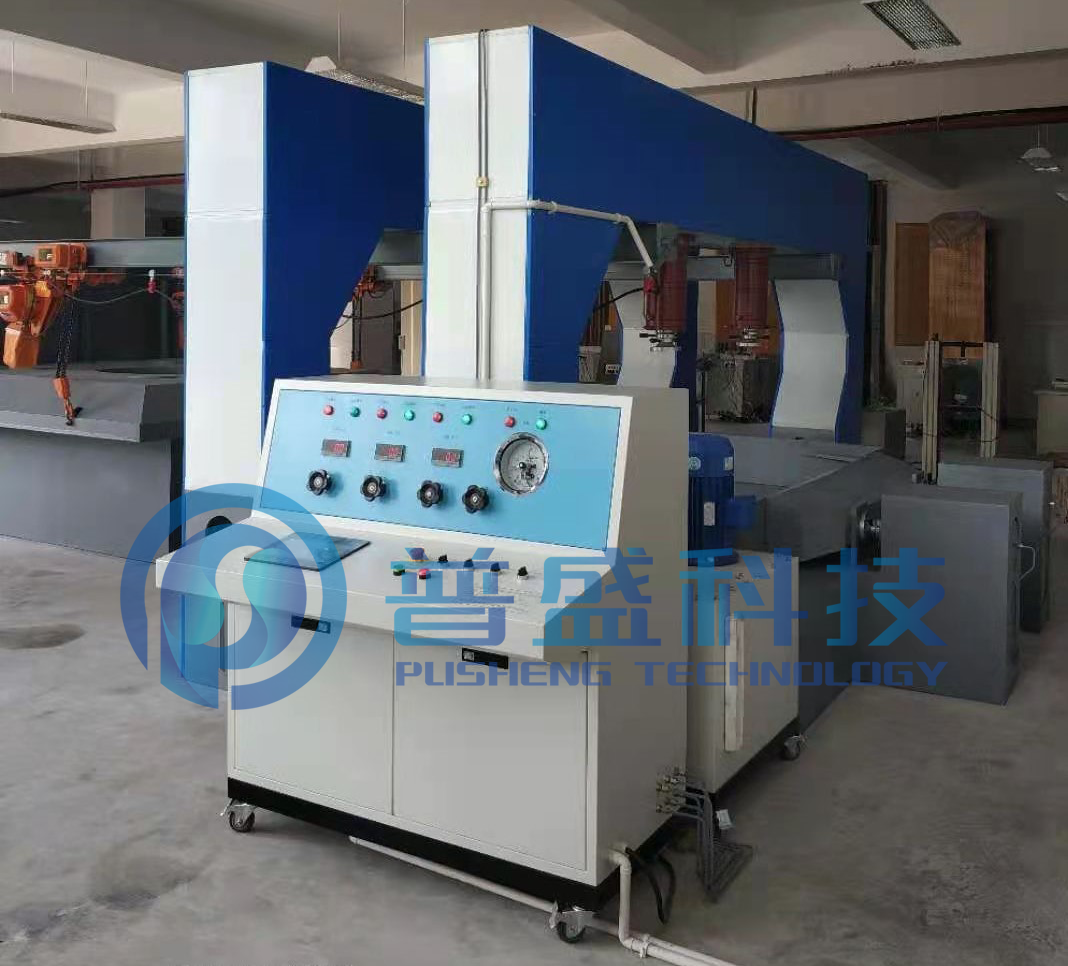

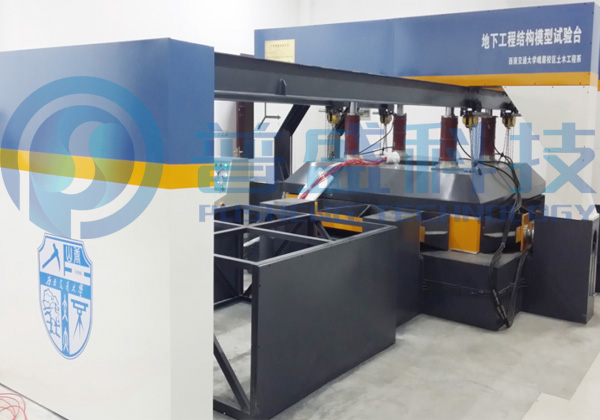

衬砌结构—地层—水压复合体模拟试验系统可同时模拟水压作用和衬砌结构与地层的相互作用，由试验台架、反力架、千斤顶、水压装置、液压稳压加载装置及操作控制台等四部分构成。该系统可通过水平两向与竖向限位加载实现隧道平面应变加载，为确定支护结构受力、衬砌结构-地层-水压相互作用关系与力学行为等方面研究，提供基础数据和重要科学依据。

主要功能：

隧道开挖与支护、衬砌施加与受力的相似模拟

隧道衬砌结构-地层-水压相互作用关系与力学行为研究

盾构隧道、山岭隧道及其他大型地下洞室的衬砌结构力学特性研究

主要技术指标：

试验台架：3m×3m×0.3m（长×高×宽），8组千斤顶可两向组合独立加载；

反力架：上下方向的限位加载；

水压装置：可实现不同水压形态、量值静水压的模拟；

液压稳压加载装置：5向施加压力≥14MPa，12套60t以上液压千斤顶；

操作控制台：自动补偿、长期稳压，压力显示与静态稳压精度为0.1MPa、±0.5%F.S，3路液压输出。
